STEINVERLEGEMASCHINEN

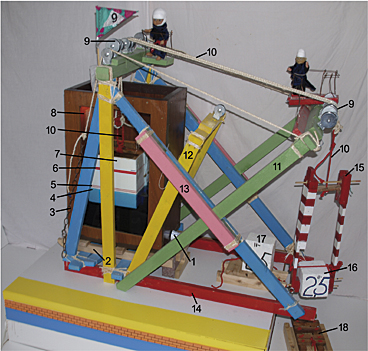

Abb. 16: Steinverlegemaschine mit steinernen Seil-Umlenkblöcken und beweglichem Ausleger für das Absenken von Pyramidensteinen bis 2,5 t Gewicht

Hier ein Modell im Maßstab 1 : 10. Der Wassertank wurde mit einer Glasscheibe zur Sichtbarmachung des schwimmenden "Hebeschiffes" versehen. Die Umlenkblöcke sind festgesetzte Kunststoff-Seilrollen und wurden mit Speiseöl geschmiert. Die Puppenarbeiter dienen dem Größenvergleich zwischen Mensch und Maschine. Das Heben des Steinblocks erfolgt durch Öffnen des Ventils (1) am Wassertank. Das "Hebeschiff" hält den Steinquader in der Schwebe. Das Absenken des Steinblocks erfolgt durch Füllen des Wassertanks.

• Ablaufventil des Wassertanks
• Transportschlitten des Wassertanks
• Wassertank
• Wasserstand im Wassertank
• Konstruktionswasserlinie für das Absenken von Steinblöcken
• Wasserlinie des frei schwimmenden "Hebeschiffes" einschließlich Ballast
• "Hebeschiff" gefüllt mit Ballastwasser (ungefähr 80 %, schwimmend)
• Glasscheibe
• Seil-Umlenkblöcke aus Kunststoff, Rolle festgesetzt
• Zugseile
• beweglicher Doppelbalken als Ausleger
• Absenkstütze für Gewichte bis 5 t (Angabe für Originalgröße)
• Maschinengestell (Weichholz)
• Transportschlitten der Hebemaschine
• "Klemmvorrichtung" für das Absenken (und Heben) der Steinblöcke
• Steinblock (2,5 t-Standardblock, Originalmaß)
• Nächster Steinblock auf Transportschlitten in Wartestellung
• Transportschlitten auf Holzschienen

Abb. 16a: 3 Wasserträger zum Befüllen der Steinhebemaschinen (siehe Abbildungen 1, 8, 14, 15 und 16)

Wassermengen:

• 2 x 16 Liter in Tanks
• 1 x 26 Liter in Weidenkörben mit Tierhäuten (hier Plastik)

(Szene vom Autor 2012 am Fluss Nahm pa niang in Thailand nachgestellt)

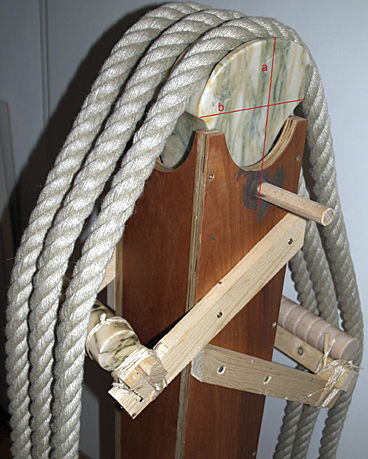

Abb. 17: Steinerner Seil-Umlenkblock mit drei Führungsrillen in Originalgrösse für Steinverlegemaschinen

Hier ein ungefährer Nachbau nach dem originalen Seil-Umlenkblock aus dem Ägyptischen Museum in Kairo, der sich zurzeit in Luxor befindet.

Der Nachbau wurde aus burmesischen Marmor in Thailand gefertigt. Der Durchmesser der Zugseile beträgt 4 cm. Der Seil-Umlenkblock ist 25 cm hoch (a), 18 cm breit (b) und dient dem Absenken von Steingewichten bis 2,5 t.

Lesen Sie hier im dritten Buch weiter...
