STEINHEBEMASCHINEN

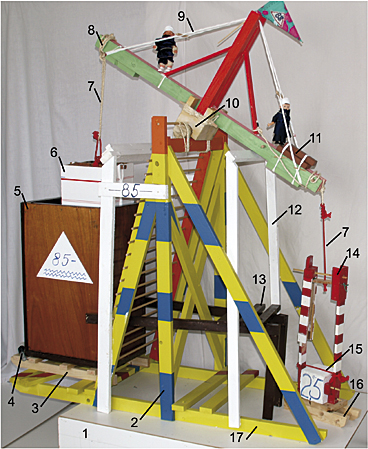

Abb. 14: Steinhebemaschine, leicht

Abb. 14: Maschine des Herodot - leichte tragbare Ausführung

Ein "Hebeschiff" schwimmend in einem Wassertank hebt mit Hilfe seines Gewichtes über Hebelbalken einen Standardblock des Cheops (2,5 t). Hier ein Modell im Maßstab 1 : 10 der Maschine des Herodot ("Puppenarbeiter" zum Größenvergleich zwischen Mensch und Maschine):

  • Pyramidenstufe
  • Maschinengestell
  • Transportschlitten für Wassertank
  • Ablaufventil des Wassertanks
  • Wassertank gefüllt mit Wasser
  • "Hebeschiff" schwimmt im Wassertank, Ballast des "Hebeschiffes" ist Wasser
  • Zugseil
  • Hebelbalken
  • Sprengseile
  • Stützlager: Lagerbock und Rundbalken (Marmor)
  • Steinernes Gewicht zur Rückholung des Hebelbalkens während der erneuten Bereitstellung für den nächsten Steinhub ("Hebeschiff" fährt von vertikal nach oben)
  • Sicherheitsbegrenzung für den Hebelbalken
  • Ablagevorrichtung für den Steinblock nach dem Hub
  • "Klemmvorrichtung" als Steinhebehilfe mit 3 Fixierstiften am Steinquader
  • Steinblock in der Schwebe gehalten durch das Gewicht des "Hebeschiffes"
  • Transportschlitten für Steinblock
  • Transportschlitten für Hebemaschine

Merke: Für das Heben des Steinblocks ist die einzige noch zu verrichtende Tätigkeit: Das Öffnen des Ablaufventiles (vgl. oben Aufzählungs-Nr. 4) am Boden des Wassertanks (vgl. oben Aufzählungs-Nr. 5). Danach fährt das "Hebeschiff" mit sinkendem Wasserstand vertikal nach unten und hebt den Steinquader.

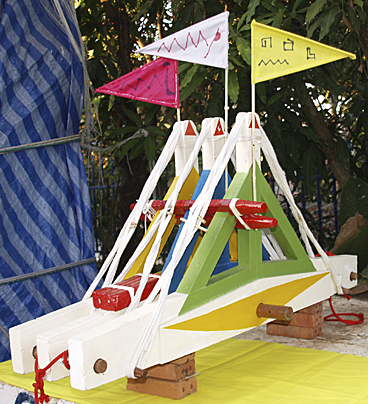

Abb. 15: Dreifach-Hebebalken

Abb. 15: Heben von Steinblöcken bis 15 t Gewicht

Hier ein Dreifach-Hebelbalken aus Zedernholz als Modell im Maßstab 1 : 10.

Anmerkung: In dem neuen Buch sehen Sie auf Seite 160 ff die komplette Maschine mit Maschinengestell, Wassertank, "Hebeschiff" und Dreifach-Hebelbalken im Steinhebe-Einsatz.
